Устройство газогорелочное





Устройство газогорелочное - это принципиально новое изделие.
В этом устройстве применена новая трубная насадка, изготовленная из коррозионо-стойких материалов, устойчивых к механическому, химическому и термическому воздействию.

Огневые каналы выполнены просечкой, что позволяет получить более полное сгорание газа при высоте пламени 50-70 мм, в зависимости от мощности.

Новая насадка соответствует европейскому и мировому уровню и не имеет необходимости в регулировке подачи первичного воздуха. Подача вторичного воздуха предусматривается конструкцией котла, в котором применяется данная горелка.
Применение новой горелки позволяет уменьшить массу и габаритные размеры котла, при увеличении КПД.

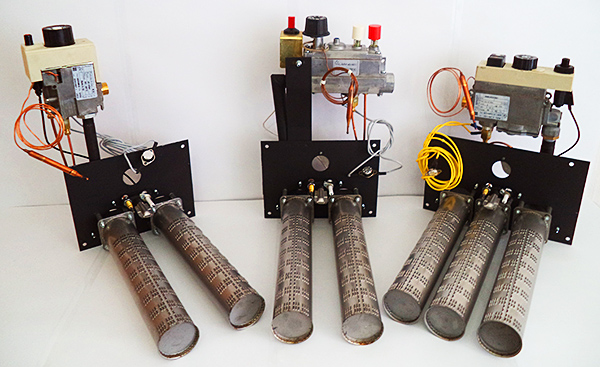

Устройство газогорелочное выпускается с различными автоматиками: "АРБАТ", "TGV", "EUROSIT"(Италия). Все устройства газогорелочные оснащены пьезорозжигом.

Технические характеристики:

№ п/п	Наименование параметра и размера	УГ-9	УГ-12	УГ-15	УГ-19	УГ-23	УГ-29		УГ-35
1	Тепловая мощность, кВт	9±0,45	12±0,6	15±0,75	19±0,95	23±1,15	29±1,45		35±1,75
2	Расход газа, м3/ч	0,98	1,3	1,6	2,1	2,6	3,1		3,9
3	Тепловая мощность запальной горелки, кВт, не более	0,4
4	Диапазон регулирования температуры теплоносителя или стенки печи, °С	40-90
5	Точность регулирования температуры теплоносителя, °С	+5
6	Присоединительная резьба для подачи газа, дюймы	G1/2-B

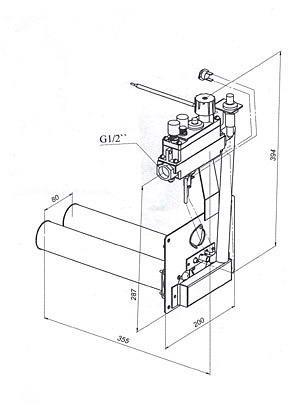

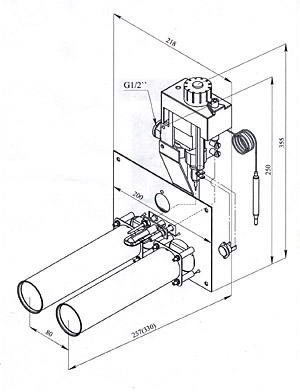

7	Габаритные размеры, мм, не более - длина - ширина - высота (Н)	390 300 400						390 360 400
8	Масса, кг, не более	2,7	3,1	3,1	3,1	3,1	3,6		4,1
