Устройство газогорелочное «Пламя»
Устройство газогорелочное "Пламя" предназначено для сжигания газа в бытовых отопительных котлах, водогрейных и бытовых печах. Может быть использовано при газификации жилых домов и переводе ранее установленной отопительной аппаратуры с твердого топлива на природный газ. Наличие автоматики регулирования обеспечивает поддержку температуры в помещении в заданных пределах путем автоматического регулирования расхода газа на основную горелку в зависимости от температуры воды в системе отопления или температуры кладки печи. Устройство позволяет автоматически отключать подачу газа при погасании пламени запальной горелки или нарушении тяги в дымоходе, обеспечивая безопасную эксплуатацию устройства.

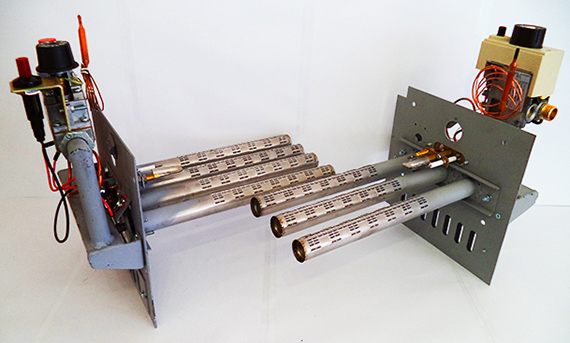

В настоящее время разработаны и внедрены в серийное производство исполнения УГ "Пламя" мощностью 20 и 29 кВт. Устройства газогорелочные «Пламя» выпускаются в различных исполнениях:
- с автоматикой безопасности «Арбат»;
- с автоматикой безопасности EUROSIT(только для моделей мощностью 20 кВт);
- с автоматикой безопасности TGV.
| с автоматикой TGV |
с автоматикой EUROSIT | с автоматикой «Арбат» | Комплект поставки |
| УГ-20-4-36 УГ-29-4-36 |
минимальная комплектация | ||
|
УГ-20-10-35 |
с пьезорозжигом | ||
| УГ-20-10-37 УГ-29-10-37 |
УГ-20-3-37 | УГ-20-4-28 УГ-29-4-28 |
с пьезорозжгиом и датчиком тяги, установленном на кронштейне |
Технические характеристики:
| № п/п |
Наименование параметра и размера |
УГ-20 |
УГ-29 |
|
| 1 | Тепловая мощность, кВт | 20 | 29 | |
| 2 | Диаметр газовых сопел коллектора, мм | 2,0 | 2,2 | |
| 3 | Количество насадок, шт | 3 | 4 | |
| 4 | Расход газа, м3/ч | 2,0 | 2,9 | |
| 5 | Тепловая мощность запальной горелки, кВт не более | 1,4 | ||
| 6 | Диапазон регулирования температуры теплоносителя или стенки печи, °С | 40...90 | ||
| 7 | Разряжение в топке котла или печи для нормальной работы устройства, Па | от 2 до 25 | от 2 до 40 | |
| 8 | Резьба штуцера подачи газа, дюймы | G1/2-В | ||
| 9 | Габаритные размеры, мм, не более - длина (L) - высота (Н) - ширина (В) |
350 280 430 |
360 260 370 |
|
| 10 | Масса, кг, не более | 3,1 | 3,2 | |
