Комплектующие

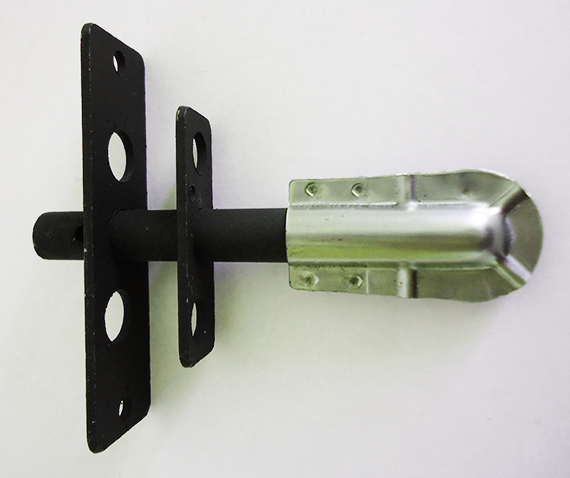

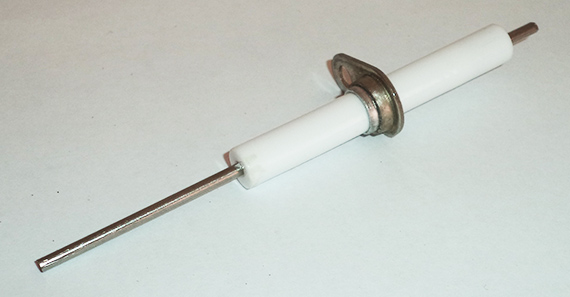

Электрод пьезорозжига
Предназначен для создания искрового разряда между стержнем электрода и запальной горелки. Кнопка пьезорозжига и электрод пьезорозжига соеденены между собой проводом (после получения искрового разряда происходит зажигание запальной горелки).

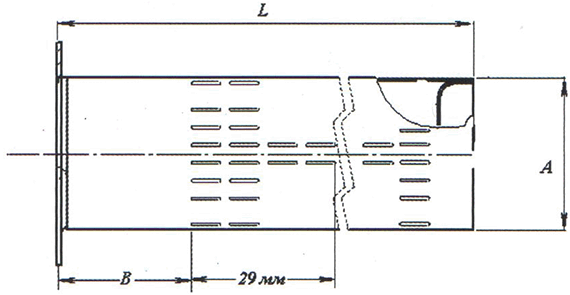

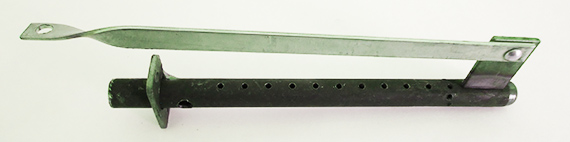

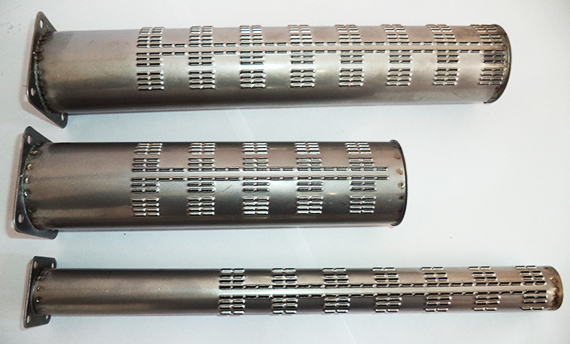

Насадки для устройства газогорелочного
Атмосферные инжекционные микрофакельные горелки предназначены для высокоэффективного сжигания газа в бытовых котлах с закрытой или открытой камерой сгорания, проточных и емкостных водонагревателях, конвекторах, пищеварочных котлах, каминах и других приборах. Горелки изготовлены из нержавеющей стали AISI-409.
| Наименование | Мощность, кВт | Размеры, мм | |||||||
| A | B | D | E | F | G | H | L | ||
| Насадка ТС7-05.00.000 | 8 (+50%, -30%) | 50 | 61 | 56 | 42 | 56 | 4,5 | 42 | 276 |
| Насадка ТС7-05.00.000-03 | 6 (+50%, -30%) | 50 | 61 | 56 | 42 | 56 | 4,5 | 42 | 203 |
| Насадка ТС7-05.00.000-11 | 5 (+50%, -30%) | 26 | 106 | 32 | 29 | 38 | 4,0 | 23 | 296 |
Кнопка пьезорозжига
Предназначена для создания высоковольтного напряжения на электроде запальника, при нажатии толкателя кнопки.

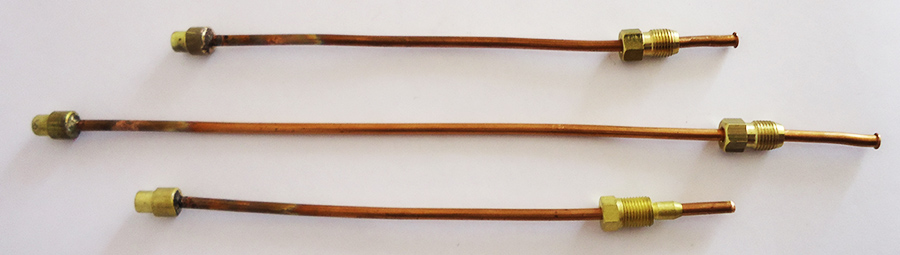

Датчик тяги
Предназначен для автоматического отключения предохранительного клапана в блоке автоматики в случае отсутствия тяги. Диапазон температуры срабатывания от 75 до 150 градусов.

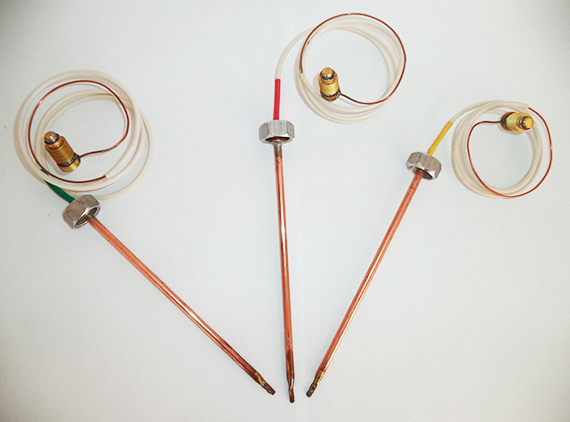

Термодатчик
Представляет собой термомеханическое устройство, предназначенное для контроля над температурой теплоносителя и в предохранительной блокирующей системе от 20 до 95°С.
Термодатчик входит в состав автоматики регулирования и безопасности "АРБАТ" и предназначен для регулирования подачи газа на основную горелку.
Термодатчик может поставляться длиной от 400 до 1300 мм., как с накидной гайкой, так и без нее. Длина термобаллона 270 мм.
Технические характеристики:
|
№ п/п |
Наименование параметра и размера | Значение |
| 1 | Тип чувствительного элемента | сильфон 16x10x0,12 |
| 2 | Рабочий ход | 2,3+0,1 мм |
| 3 | Предел регулирования | от 40°С до 90°С |

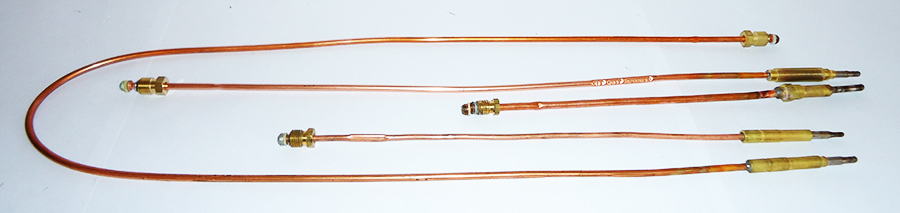

Термопары
Термопары предназначены для питания электромагнитов магнитных пробок в автоматиках регулирования и безопасности систем отпления и горячего водоснабжения.
Однопроводные длиной от 260 мм до 1300 мм. С присоединительной гайкой М9х1.
Термо ЭДС термопары достигает значения 5 мВ за 5 сек при нагреве ее до 265°С.

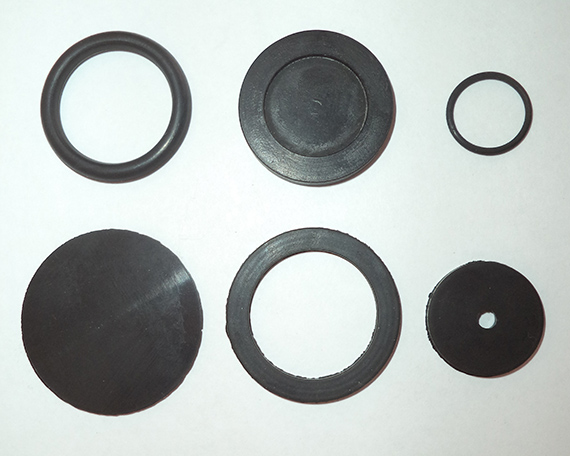

Комплект РТИ для УГ типа "Комфорт"
| Рем. комплект1 (РТИ) | Кол-во, шт. на 1 изделие |
| ТДЗС-01.22.306 Клапан | 1 |
| ТДЗС-01.22.303 Мембрана | 1 |
| Кольцо ТС-02.22.508 | 4 |
| 5104-01.032 Кольцо | 2 |
| ТДЗС-02.22.604 Мембрана | 2 |
| ТДЗС-01.22.353 Прокладка | 1 |
| Рем. комплект2 (РТИ) | Кол-во, шт. |
| Кольцо ТС-02.22.508 | 2 |
| 5104-01.032 Кольцо | 1 |
| ТДЗС-02.22.604 Мембрана | 1 |

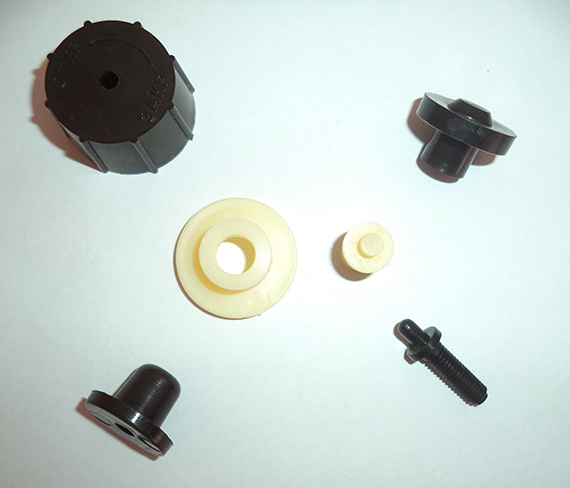

Пластиковые изделия для УГ типа "Комфорт"
| Наименование | Кол-во, шт. на 1 изделие |
| ТДЗС-01.22.305 Шток | 1 |
| ТДЗС-01.22.304 Колпачок | 1 |
| ТДЗС-01.22.302 Втулка | 1 |
| ТДЗС-01.22.301 Кнопка | 1 |
| ТДЗС-02.22.501 Ручка | 1 |
| ТДЗС-01.22.307 Опора | 1 |
